Sterownik schodowo-korytarzowy cyfrowy LED MONO/RGB czujnik zmierzchu i PIR

Instrukcja

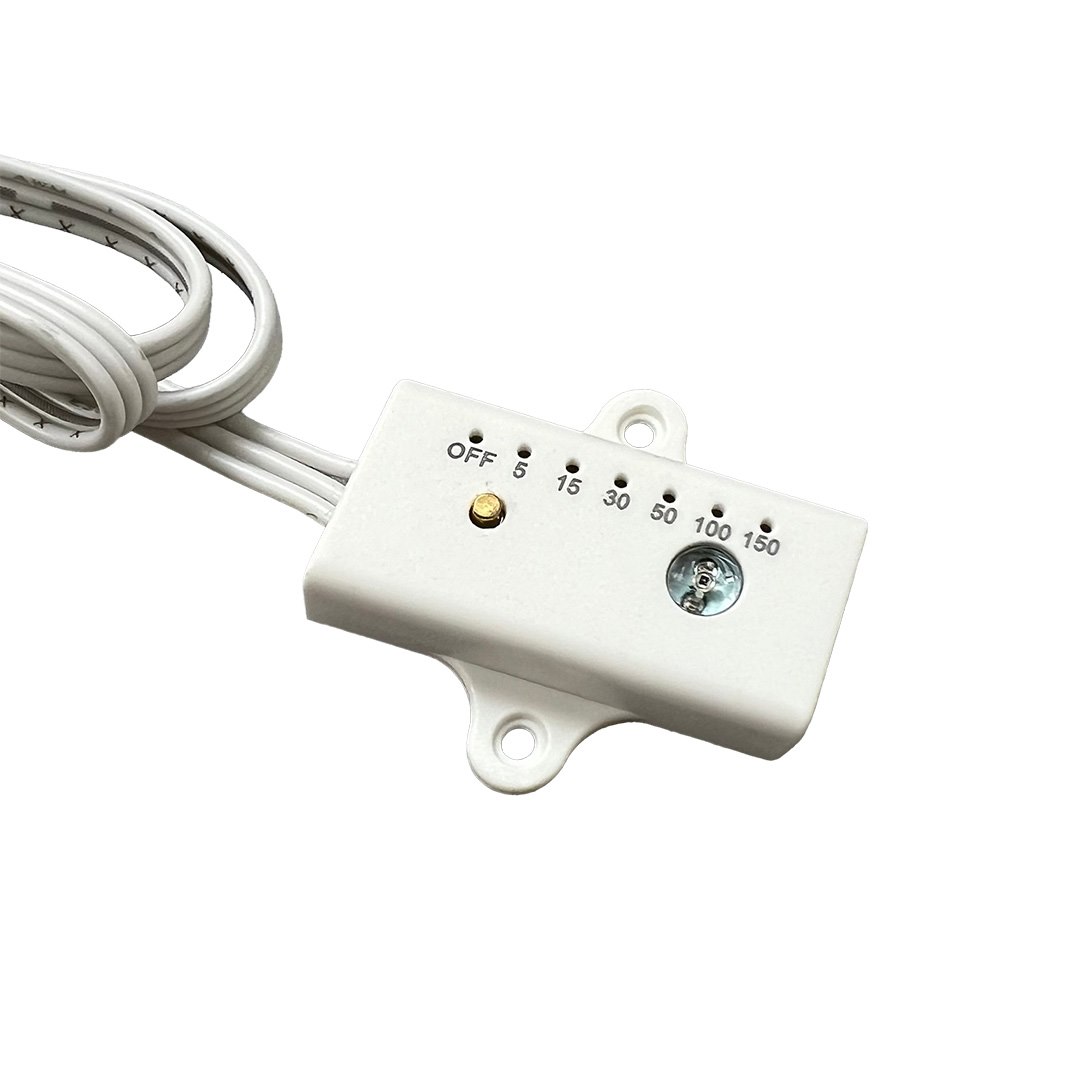

Czujnik światła dziennego

Czujnik światła dziennego nie musi być umieszczony w widocznym miejscu w pobliżu schodów, powinien jednak umożliwiać wykrywanie światła i zmierzchu.
Czujnik posiada 7 diod sygnalizacyjnych. Po wyłączeniu czujnika przyciskiem (dioda kontrolna „OFF” zaświeci się na niebiesko) oświetlenie będzie włączone zarówno w ciągu dnia, jak i wieczorem.
Ponowne naciśnięcie przycisku spowoduje włączenie czujnika na żądanym ustawieniu.
Tryby ustawień

• 1× Naciśnij — czujnik jest wyłączony
• 2× Naciśnij — 5 Lux (włączy się, gdy będzie całkiem ciemno)
• 3× Naciśnij — 15 luksów
• 4× Naciśnij — 30 luksów
• 5× Naciśnij — 50 luksów
• 6× Naciśnij — 100 luksów
• 7× Naciśnij — 150 luksów (włączy się, gdy będzie jasno)

Jasność

Jasność ma 99 poziomów; krótkie naciśnięcie zwiększa jasność o 1 poziom.
Wyświetlacz cyfrowy: HHO1 – HH99

• HHO1 — 2% jasności
• HHO2 — 3% jasności
• HHO3 — 4% jasności
• …
• HH99 — 100% jasności

Użyj przycisków „+” i „-”, aby dostosować jasność.

Opóźnienie czasowe

Opóźnienie czasowe ma 99 poziomów. Naciśnij krótko, aby dodać 1 poziom.
Wyświetlacz cyfrowy: LL01 – LL99

• LL01 — 4 s
• LL02 — 6 s
• LL03 — 8 s
• …
• LL99 — 200 s

Użyj przycisków „+” i „-”, aby dostosować opóźnienie czasowe.

Prędkość

Prędkość ma 99 poziomów. Krótkie naciśnięcie dostosowuje prędkość.
Wyświetlacz cyfrowy: EE01 – EE99

• EE01 — najszybsza prędkość 150 ms
• EE02 — 175 ms
• EE03 — 200 ms
• …
• EE99 — 2600 ms (najwolniejsza prędkość)

Użyj przycisków „+” i „-”, aby dostosować prędkość. Pamiętaj, że „EE01” to najwyższa prędkość, a „EE99” to najniższa. Jeśli chcesz zwiększyć prędkość, naciśnij „-”. Jeśli chcesz zmniejszyć prędkość, naciśnij „+”.

Ilość pikseli

Ustaw ilość pikseli na podstawie paska.

• CC01 — 1 piksel
• C512 — 512 pikseli

Użyj przycisków „+” i „-”, aby dostosować ilość pikseli.

RGB i MONO

• Jeśli podłączasz jednokolorową taśmę LED pikselową do kontrolera, wybierz CH-1.
• Jeśli podłączasz taśmę LED pikselową RGB do kontrolera, wybierz CH-3.

Zmian sekwencji taśmy LED cyfrowej RGB.

• LO-1 — R G B
• LO-2 — R B G
• LO-3 — G R B
• LO-4 — B R G
• LO-5 — G B R
• LO-6 — G B R

Kolor

Jeśli podłączasz taśmę LED RGB Pixel, możesz wybrać kolor taśmy.

• PP01 — pierwszy kolor
• PP64 — ostatni kolor

Użyj przycisków „+” i „-”, aby wybrać kolor.

Ustawienie

Naciśnij i przytrzymaj „Setting”, aby ustawić jasność, opóźnienie czasowe, prędkość, RGB lub pojedynczy kolor, liczbę pikseli i kolor.
Naciśnij krótko „Setting”, aby przejść do następnego ustawienia. Po zakończeniu wszystkich ustawień naciśnij długo „Setting”, aby zapisać wszystkie ustawienia.
